大型货车传动轴是货车传动系统中的关键零部件，具有传递功率大，所受载荷高等特点，在传动过程中受到较大扭矩，产生较大变形和应力。国内外研究者对传动轴的振动特性，抗冲力能力，热处理等做了相关研究，对传动轴承载能力提出了一些理论依据，总结出相关结论。
      但是在使用过程中，存在着轴承因摩擦生热导致一字轴与叉头烧坏失效，零部件在应力集中处断裂等情况。同时传动轴结构笨重，存在轻量化的可能。因此针对大型货车的传动轴总成进行强度分析计算，提出了具体改进方案。
      大型货车传动轴的结构主要由两端的万向节和中问的轴管组成，在SolidWorks中设计的传动轴总成的结构，如图1所示。其中一端由凸缘叉1、卡环3、一字轴总成(包括一字轴2、轴承4)、花键轴叉5组成，中问部分由护套管6、花键套7、轴管8组成，另一端由万向节叉9，一字轴总成、凸缘叉组成，花键轴叉与花键套通过花键配合，轴管焊接在花键套和万向节叉上。各零部件的材料与强度极限，如表所示。
      由于货车在行驶过程中存在不同的车速，对传动轴产生不同影响，所以这里以货车不同档位时的车速进行计算。货车主要有3种典型车速：在泥泞、坑汁、土路、上坡的情况下以一、二档，大致为10 km/h左右的车速行驶，在一般城镇公路上以三、四档大致为40km/h左右的车速行驶，在高速公路上以五档，大致为80km/h左右的车速行驶。根据货车发动机功率340匹马力，后桥齿轮箱速比4.8，传动效率98%以及各档位的车速，可以推算出传动轴最常用的3种扭矩为10102N/m、2517N/m和1117N/m。由此可以看出，在低速档时传动轴所受扭矩最大，最容易出现破坏，所以以低速档时的扭矩作为分析计算工况，具有典型的代表性。
      由于两端万向节结构不同，载荷不对称，需要对整个传动轴进行有限元分析。根据实际受载情况和简化分析模型的需要，作如下假设：
      简化轴承模型，将滚针与轴承考虑为一个整体，只关心轴承外圈与叉头之问的应力关系。力忽略一些不重要和受力较小的局部区域，如凸缘叉底盘端面齿等。
      简化花键部分，将花键轴叉和花键套之问设定为两个曲面的刚性连接，在他们之问建立绑定约束。
      根据低速档车速，在凸缘叉1的底盘上施加10102N/m的扭矩，另一个凸缘叉底盘上施加全约束。

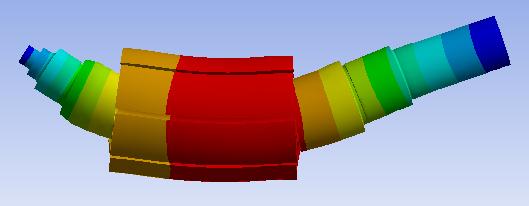

      采用四面体实体单元对叉头进行有限元网格划分，六面体实体单元对一字轴、轴承、轴管、花键套进行有限元网格划分。将叉头与轴叉一字轴与轴承接触区域的网格细化，以便更精确的得到他们之问的接触应力。调整网格后共计136265个单元，142817个节点，传动轴总成的有限元模型，如图所示。
