箱式激振器惯性振动筛的激振器安装在工字梁上，工字梁两端与筛箱侧板刚性固定，其结构见图。激振器两偏心块以同谏反向旋转，产生的离心力在轴心联线方向的分量相互平衡，在轴心联线垂直方向的分量相互叠加形成激振力。激振力通过工字梁驱动筛箱振，过去这种振动筛侧板经常发生裂纹，本研究对某型振动筛侧板进行了强度分析，并分析了裂纹产生原因。
      激振力通过工字梁传递给侧板，产生一个平面动力和一个动力矩，作用在梁断面形心处。
      侧板垂直和水平方向均由支承弹簧支承，刚度分别为其拉压刚度和侧向抗弯刚度。
      筛面托架的横梁、筛框横梁简化为一些水平刚杆，质量视为集中质量筛面托架的两侧槽钢视。
      在小变形条件下，按叠加原理将图5模型分解为平面动力学问题和板弯曲动力学问题的叠力口。

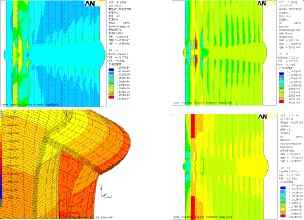

      (1)平面动力学强度分析模型

• 载荷：动力R，作用在侧板工字梁形心处。

      ②   质量矩阵：侧板质量按静力学原理凝聚到各单元节点，筛面托架、筛框横梁、激振器及工字梁的质量转移到侧板相应的节点。
      ③   支承：垂直和水平方向均由支承弹簧支承。
      (2)板弯曲动力学强度分析模型

• 载荷：动力矩M，作用在侧板工字梁形心处。

      ②   质量矩阵：侧板质量由程序凝聚到单元节点。筛面托架、筛框横梁、激振器及工字梁的质量转移到侧板相应的节点。
      ③   支承：由前面简化的刚杆及弹性支杆支承 因侧板板厚较小，故作为平面问题处理。
