某型地铁牵引轨道车是一种服务于地铁建设、运营及维护的工程车辆，为无动力的其它地铁车辆提供牵引动力。车体作为机车的承载部件，在运行中承受着较大的垂直载荷、水平及横向冲击载荷，通过车钩为其它车辆提供牵引及制动作用力，因此，车体应有足够的强度及刚度，能够承受在运营过程中各种异常冲击载荷和疲劳强度载荷，满足强度分析设计要求，同时也应满足相关标准的要求。
      1.车体结构特点
      某型地铁牵引轨道车车体采用整体承载结构由底架、侧墙、双司机室，可拆卸顶盖、设备安装台架等焊接而成，组成一个箱形壳体结构，焊接结构全而采用EN 15085标准进行设计、制造及检验。车体同时也采用模块化结构设计，底架采用贯通式中心纵梁、底架左右侧梁三大纵梁及变压器梁、枕梁、端牵引梁三大横梁结构.以使底架有较大的纵向刚度。司机室采用左右侧墙、前墙、顶盖结构，在前墙、顶盖的两侧和司机室前窗上下部设计为较大刚度的箱形结构。在侧墙上部设计了二个较大的纵向箱形梁结构，以使其具有较大的纵向刚度和垂向弯曲刚度。
      车体的结构强度采用EN 12663《铁路应用-铁路车辆车体结构的强度要求》，UIC 566《客车车体及其部件的载荷》，TB/T 1335《铁道车辆强度设计及试验规范》及E RRI-B 12/RP 17《铁道货车》等确定，要求车体两端能承受1 200 kN的静压力和1 000 kN的静拉力，在承受标准规定的司机室保护载荷，纵向、横向、垂向冲击载荷，车体起吊等异常载荷时，车体不会产生永久变形。
      2.车体强度计算分析
      2.1.车体强度计算力学模型

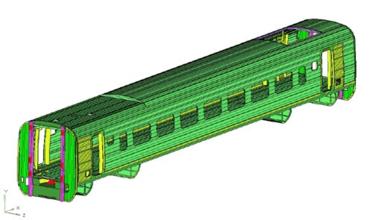

      车体强度计算采用ANSYS大型通用有限元分析软件，对车体的主体结构进行力学建模，由于车体结构不完全对称，采用整车结构模型，主体结构离散为三维壳单元，前/后从板座离散为实体单元，设备质量离散为三维质量单元，二系弹簧悬挂系统离散为三维弹簧单元。车体有限元计算模型由220163个节点和271443个单元组成。牵引轨道车车体强度计算模型如图所示。
      车体结构材料采用Q345B制造，屈服强度为345 MPa，对于材料非焊缝区，材料的许用应力取其屈服强度(345 MPa)，对于焊缝区，材料的许用应力取其屈服强度除以1.1(314 MPa)。对于垂向载荷工况和牵引制动工况，安全系数取为1.5，对于各静态载荷工况，安全系数取为1。
      2.2.车体静强度载荷工况
      根据相关标准和车体技术规范要求，对车体进行了16种静强度载荷工况的计算分析。
      1)纵向压缩工况：在端牵引梁车钩中心线高度的后从板上作用1200 kN纵向压缩载荷和1.3g车体及设备质量载纵向5g设备质量冲击载荷。
      2)垂向冲击载荷工况：垂向3g设备质量冲击载荷。
      3)横向冲击载荷工况：1g车体及设备质量载荷，横向1g设备质量冲击载荷。
      4)牵引座冲击载荷工况：牵引座转向架纵向3g冲击载荷和1g车体及设备质量载荷。
      5)单点顶车载荷工况：在车钩托板下而顶起车体，另一端二系簧支撑。
